Gefabriceerd door Cixi Kaiye Electric CO., LTD

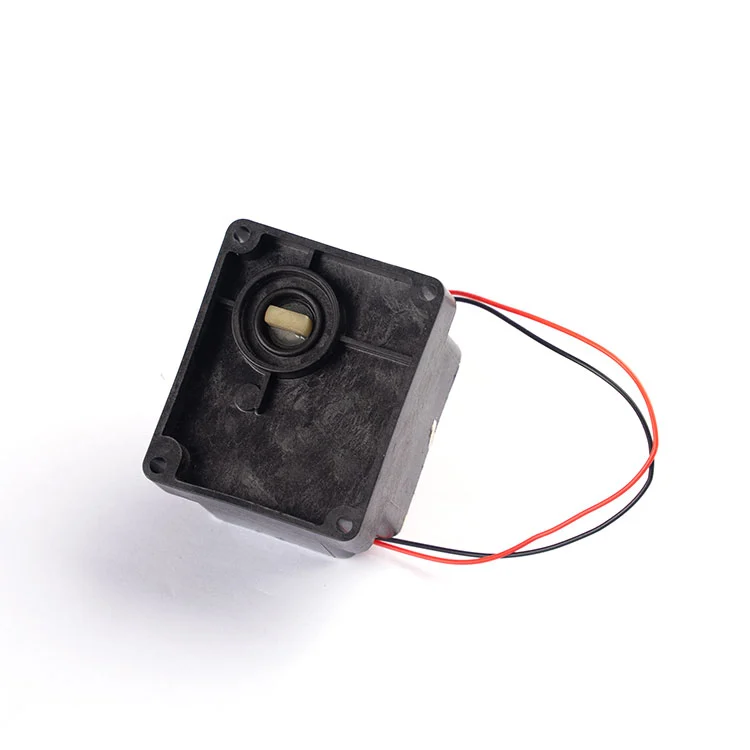

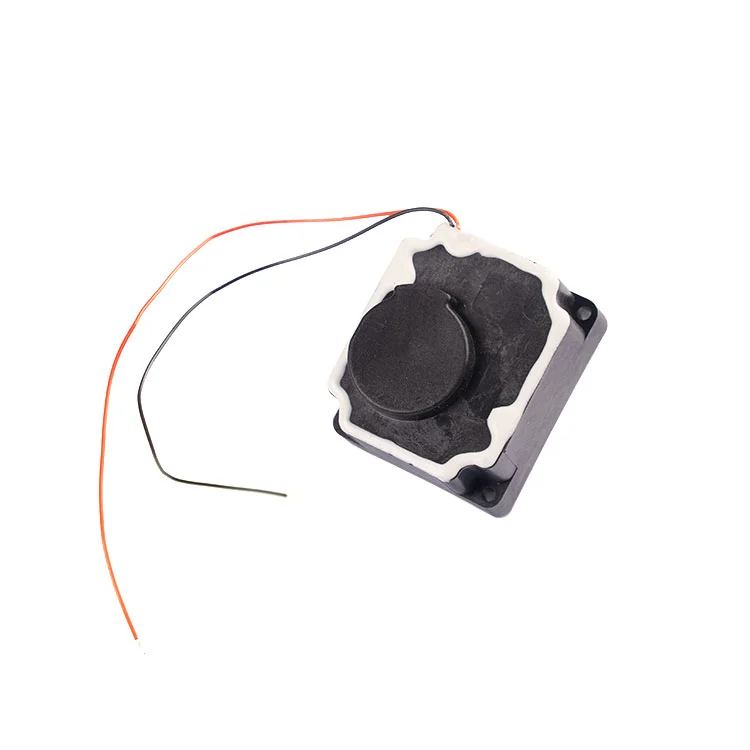

De waterdichte DC-meterreductiemotor is een krachtige miniatuur DC-reductiemotor, speciaal gebouwd als de belangrijkste aandrijfactuator voor slimme watermeetsystemen. Met een geoptimaliseerde tandwielstructuur en IP66-bescherming tegen binnendringing, levert het een betrouwbare werking met laag vermogen, snelle klepbediening en stabiele prestaties in vochtige, aan water blootgestelde werkomgevingen.
• Residentiële klepgestuurde slimme watermeters
• Systemen voor automatische meteruitlezing (AMR) van klein kaliber
• Gemotoriseerde watermeterkranen DN15–DN20
• Miniatuur vloeistofregelklepaandrijvingen
Alle parameters worden getest bij een standaard omgevingstemperatuur (23 °C) bij een nominale bedrijfsspanning van 3,6 V DC, tenzij anders aangegeven.
| Parameteritem | Standaardwaarde en opmerkingen |
| Nominale bedrijfsspanning | 3,6 V gelijkstroom |
| Toegestaan bedrijfsspanningsbereik | 2,5 V – 5 V DCOpmerking: Een hogere ingangsspanning binnen dit bereik levert een hoger uitgangskoppel op, maar zal de levensduur van de unit verkorten. |
| Nullastbedrijfsstroom (bij nominale spanning) | ≤ 35mA |
| Vergrendelde rotor (blokkeer) Stroom (bij nominale spanning) | Ongeveer. 470 mA (voor motor uit de 300-serie) |
| Nominaal uitgangskoppel (bij nominale spanning) | ≥ 1,5 N·m |
| Klep 90° (kwartslag) Activeringstijd (bij nominale spanning) | ≤ 8 s |
| Standaard tandwielreductieverhouding | 2000:1 |
| Beschermingsklasse (IP). | IP66 |
| Draadnummer | Draadkleur | Kernfunctiedefinitie |
| 1 | Blauw | Signaal klep dicht in positie |
| 2 | Wit | Gemeenschappelijke terminal (COM) voor in-positiesignalen |
| 3 | Geel | Klep open in-positie schakelsignaal |
| 4 | Zwart | Gelijkstroom negatieve pool (-) |
| 5 | Rood | Gelijkstroom positieve pool (+) |
Opmerking: Draadvolgorde, kleurcodering, draadlengte en draaddikte kunnen volledig worden aangepast aan de specifieke eisen van de klant.
Vraag: Met welke leiding- en klepmaten is de KY-30 compatibel?
A: Geoptimaliseerd met een overbrengingsverhouding van 2000:1 en een uitgangskoppel van ≥1,5 N·m, is de KY-30 perfect afgestemd op de DN15 en DN20 slimme watermeters voor huishoudelijk gebruik, evenals op andere gemotoriseerde vloeistofregelkleppen van klein kaliber.
Vraag: Welke daadwerkelijke bescherming biedt de IP66-classificatie?
A: IP66-classificatie betekent dat het apparaat volledig stofdicht is en bestand is tegen hogedrukwaterstralen vanuit elke richting. Het is ontworpen voor langdurig stabiel gebruik in de vochtige, aan water blootgestelde werkomgeving van slimme watermeters, waardoor effectief wordt voorkomen dat stof en water de interne componenten beschadigen.
Vraag: Kunnen de draadvolgorde en draadspecificaties worden aangepast?
EEN: Ja. Wij ondersteunen volledige aanpassing van de draadvolgorde, kleurcodering, draadlengte, draaddikte en connectortype om volledig aan uw specifieke assemblage-, installatie- en besturingssysteemvereisten te voldoen.
1.
Vraag: Welke voeding wordt aanbevolen voor de KY-30?
A: De nominale bedrijfsspanning is 3,6 V DC, met een toegestaan werkbereik van 2,5 V tot 5 V DC. Wij raden een stabiele 3,6 V lithiumbatterijvoeding aan om de uitgangsprestaties, het lage stroomverbruik en de lange levensduur in evenwicht te brengen.
Vraag: Is deze motor compatibel met reguliere slimme watermeterbesturingssystemen?
EEN: Ja. De waterdichte DC-meterreductiemotor heeft een universeel micro-power-ontwerp en standaard in-positie signaaluitvoer, die zeer compatibel is met de meeste reguliere slimme watermeterbesturingskaarten en systemen voor het op afstand uitlezen van meters (AMR).
