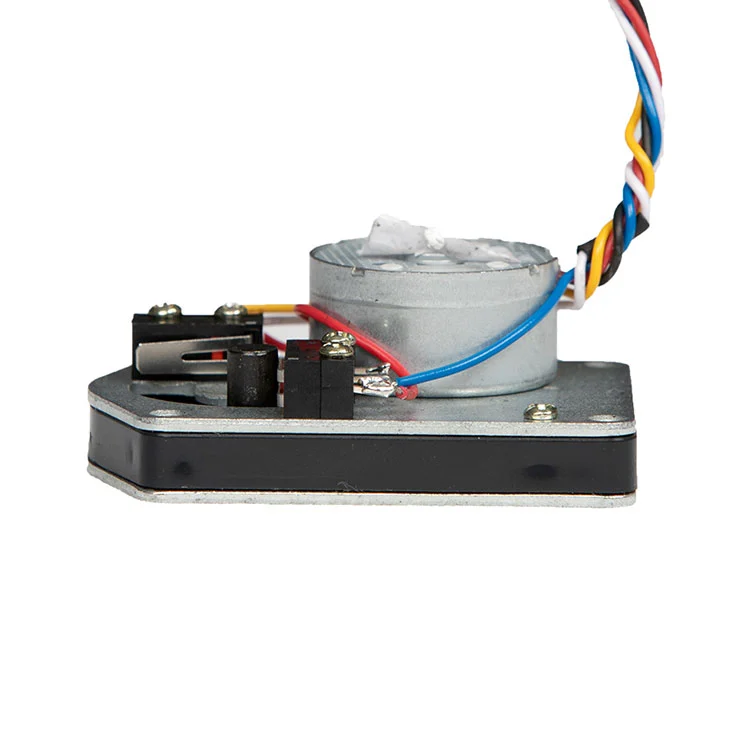

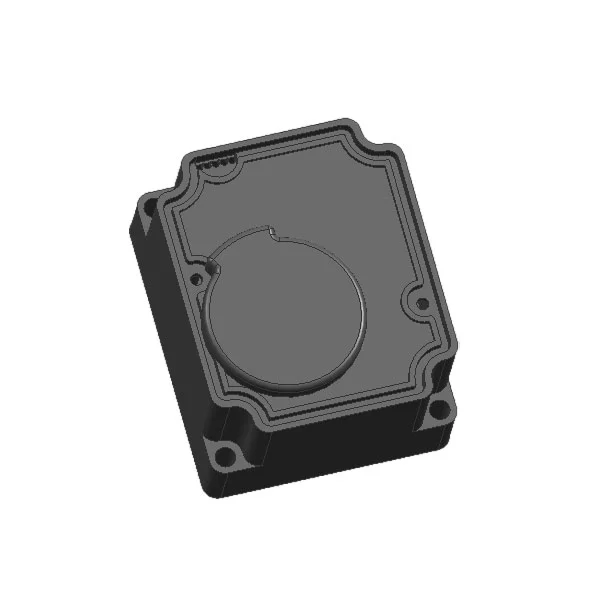

Deze geluidsarme watermeterreductiemotor is speciaal gebouwd voor slimme watermeetsystemen, met kerntoepassingsscenario's, waaronder:
• Draadloze residentiële slimme watermeters
• Prepaid klepgestuurde slimme watermeters
• Systemen voor automatische meteruitlezing (AMR) op afstand
• Gemotoriseerde kleppen voor DN15–DN50 watermeetleidingen
Tenzij anders gespecificeerd, worden alle parameters voor de geluidsarme watermetertandwielmotor die in watermeters wordt gebruikt, getest bij een standaard omgevingstemperatuur (23°C) en nominale bedrijfsspanning.
1. Nominale bedrijfsspanning: 3,6 V DC
2. Toegestaan bedrijfsspanningsbereik: 2,5 V – 5 V DCOpmerking: Binnen het toegestane bereik levert een hogere ingangsspanning een hoger uitgangskoppel op, maar zal de levensduur van de actuator verkorten.
3. Nullastbedrijfsstroom bij nominale spanning: ≤ 25 mA
4. Stroom bij vergrendelde rotor (blokkeerstroom) bij nominale spanning: ≤ 450 mA (voor motor uit de 300-serie)
5. Nominaal uitgangskoppel:
o ≥ 1,8 N·m (gecombineerd met een tandwieloverbrengingsverhouding van 2400:1)
o ≥ 2,7 N·m (gecombineerd met een tandwieloverbrengingsverhouding van 3700:1)
6. Bedieningstijd klep 90° (kwartslag):
o ≤ 10 s (gecombineerd met een tandwieloverbrengingsverhouding van 2400:1)
o ≤ 16 s (gecombineerd met een tandwieloverbrengingsverhouding van 3700:1)
7. Opties voor standaard tandwielreductieverhoudingen: 2400:1, 3700:1
8. Draadvolgordedefinitie (WSD)
| Draadkleur | Kernfunctiedefinitie |
| Blauw | Klep open in-positie schakelsignaal |
| Wit | Gemeenschappelijke terminal (COM) voor in-positiesignalen |
| Geel | Signaal klep dicht in positie |
| Zwart | Gelijkstroom positieve pool (+) |
| Rood | Gelijkstroom negatieve pool (-) |
| Opmerking: De draadvolgorde, kleurcodering en draadlengte kunnen volledig worden aangepast aan de specifieke eisen van de klant. |
Beschermingsgraad (IP): IP67Opmerking: IP67 stofdichtheid en bescherming tegen onderdompeling in water worden alleen bereikt als de actuator correct is gemonteerd en stevig is bevestigd met de bijpassende afgedichte watermeterbehuizing.
Vraag: Met welke buismaten is de KY-59-actuator compatibel?
A: De geluidsarme watermeterreductiemotor is ontworpen voor DN15 tot DN50 watermeterkleppen, met twee opties voor de overbrengingsverhouding om te voldoen aan verschillende koppelvereisten voor verschillende buisdiameters en werkomstandigheden.
Vraag: Kunnen de draadvolgorde en draadspecificaties worden aangepast?
EEN: Ja. Wij ondersteunen volledige aanpassing van de draadvolgorde, kleurcodering, draadlengte en draaddikte om aan uw specifieke assemblage-, installatie- en besturingssysteemvereisten te voldoen.
Vraag: Ondersteunt de IP67-classificatie langdurig gebruik onder water?
A: De standaard IP67-classificatie zorgt ervoor dat het apparaat stofdicht is en bestand tegen tijdelijke onderdompeling in maximaal 1 meter water gedurende 30 minuten. Voor langdurig ondergedompeld gebruik in werkscenario's met watermeters moet het correct worden gemonteerd met de bijpassende afgedichte watermeterbehuizing om stabiele beschermingsprestaties te behouden.
Vraag: Welke voeding wordt aanbevolen voor de KY-59?
A: De nominale bedrijfsspanning is 3,6 V DC, met een toegestaan werkbereik van 2,5 V tot 5 V DC. We raden aan een stabiele 3,6 V lithiumbatterijvoeding te gebruiken om de koppelprestaties, een laag stroomverbruik en een lange levensduur in evenwicht te brengen.
