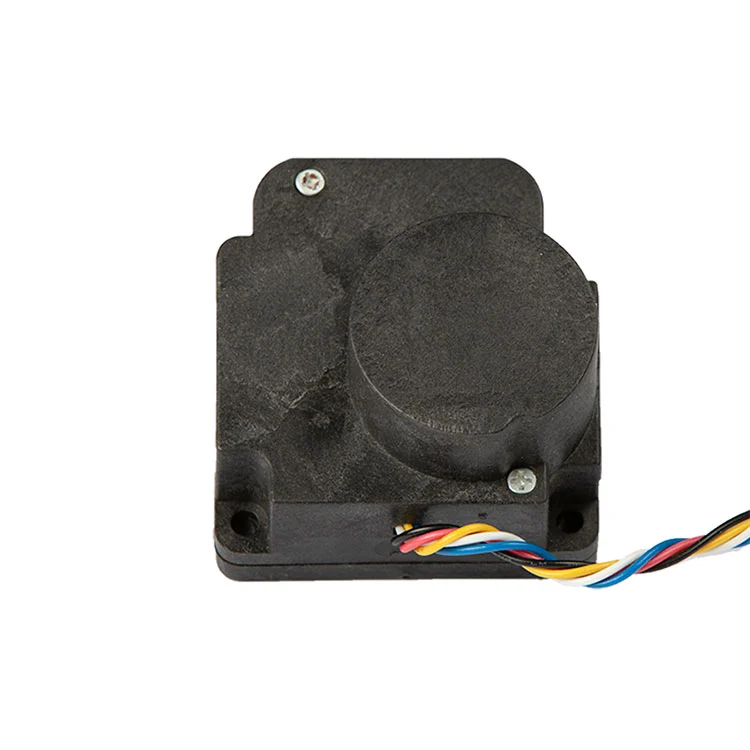

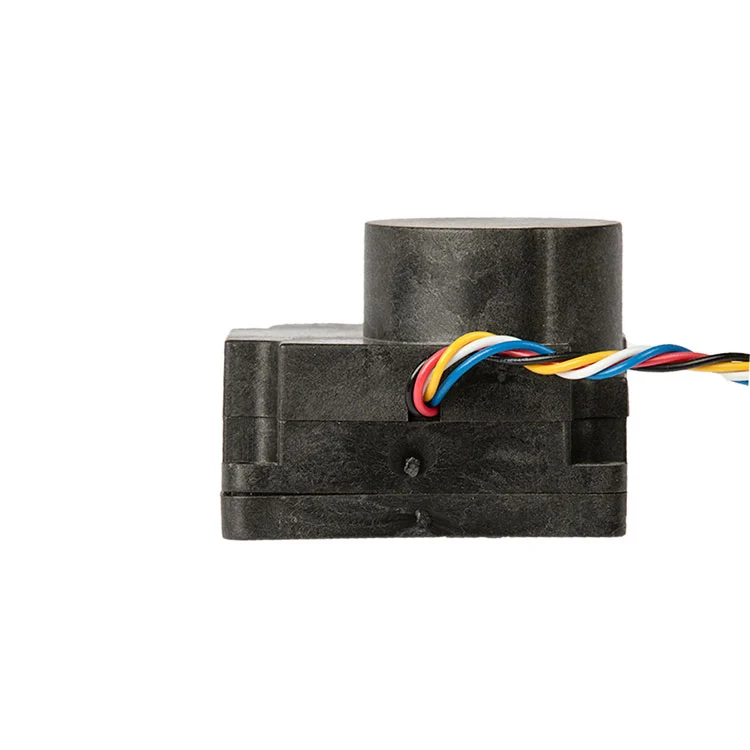

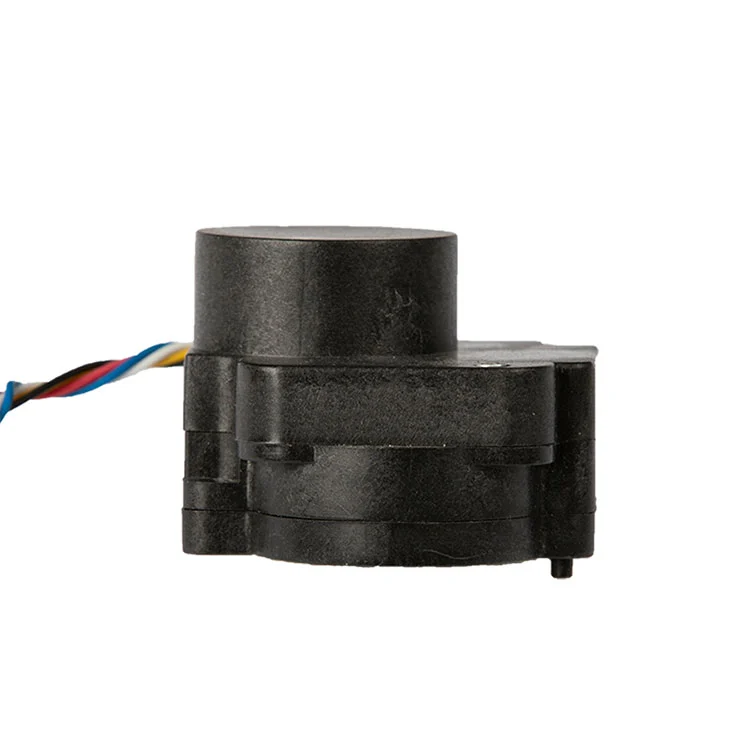

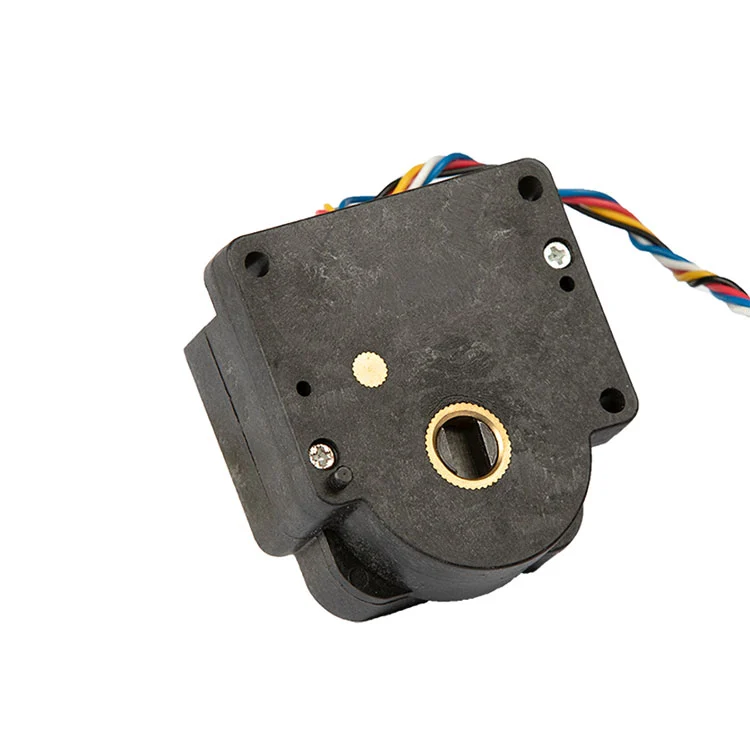

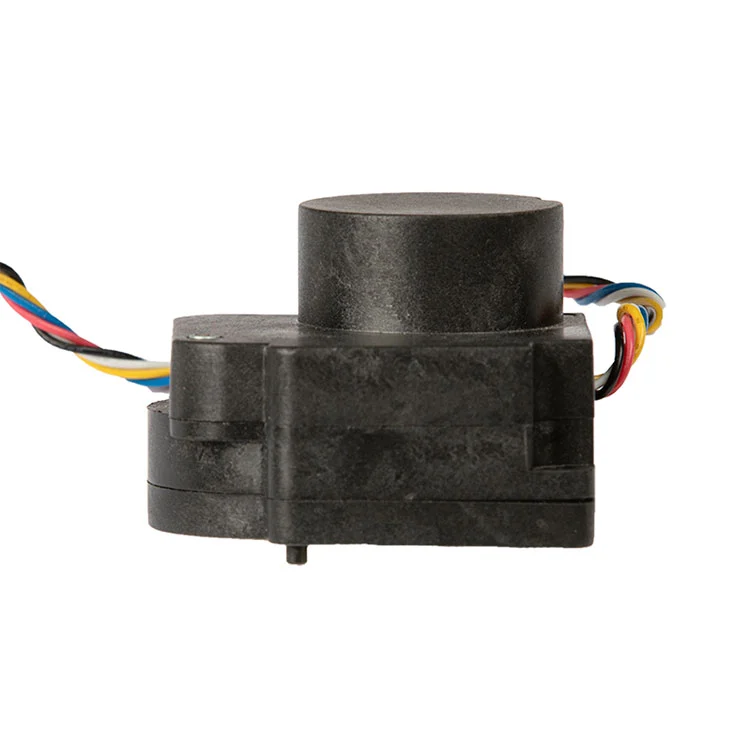

Watermeterklepactuatorregelaar

Technische specificaties

De watermeterklepactuatorcontroller biedt stabiele elektrische prestaties en een betrouwbaar bedieningsvermogen, met de volgende gestandaardiseerde technische parameters

Bedradingsvolgorde en definitie

De watermeterklepactuatorcontroller maakt gebruik van een 5-pins bedradingsconfiguratie met duidelijke signaaldefinitie voor eenvoudige installatie en inbedrijfstelling:

1. Witte draad:Schakelsignaal boven (klep open)

2. Blauwe draad:Gemeenschappelijke aansluiting voor signaal

3. Gele draad:Schakelsignaal boven (klep dicht)

4. Rode draad:Terminal op de hoogste positie

5. Zwarte draad:Terminal op hoog/laag niveau

Opmerking:De open/dicht-positie van de klep kan omkeren als gevolg van verschillen in de installatieoriëntatie van de klant en toepassingsscenario's. De definitieve open/dicht-logica zal door klanten worden bevestigd op basis van de daadwerkelijke installatie- en bedrijfsomstandigheden.

Met stabiele parameterprestaties en een gestandaardiseerd bedradingsontwerp levert de watermeterklepactuatorcontroller een betrouwbare regeling voor de bediening van de watermeterklep in residentiële en commerciële meetsystemen.

Met welke watermeterdiameters is deze watermeterklepactuatorcontroller compatibel?

Het is speciaal ontworpen voor DN15- en DN20-watermeters, met een vaste meetverhouding van 1500:1 om te voldoen aan de meet- en regelvereisten van deze standaardkalibers.

Wat betekent de waterdichtheid van 0 (IP0) voor feitelijk gebruik?

IP0 geeft aan dat de actuator geen speciale waterdichte of stofdichte bescherming heeft. Het is alleen geschikt voor installatie in binnen-, droge en niet-onderdompelingsomgevingen; vermijd direct contact met water, regen of open lucht met een hoge luchtvochtigheid.

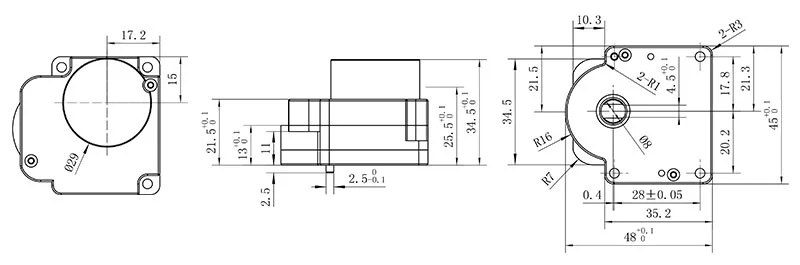

Producttekening
