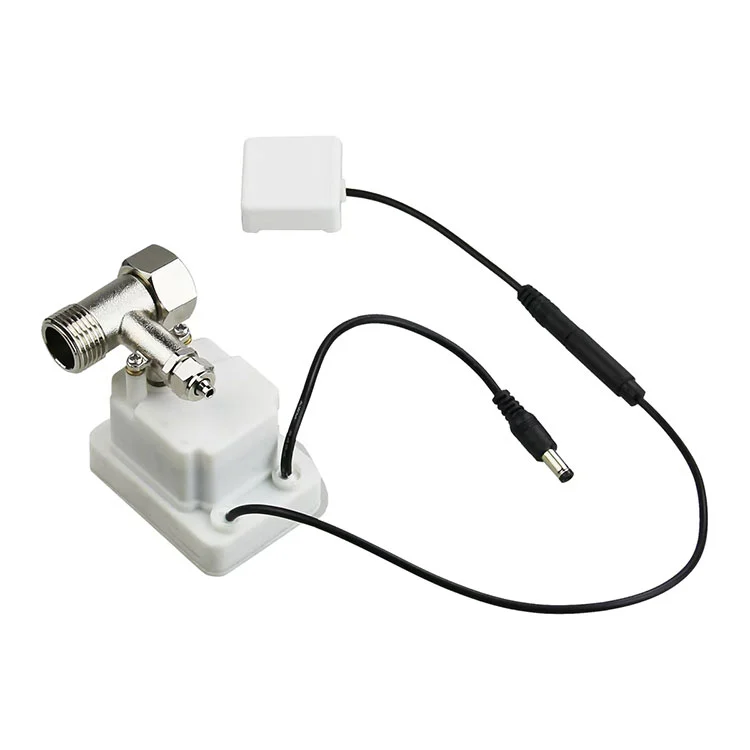

KY-KT-27 — 24V watermeterzuiveringsklepactuator voor slimme watermeters en zuiveringssystemen.
≥1,8 N·m uitgangskoppel · 2400:1 machinaal bewerkte metalen tandwielreductie · IP66-behuizing · ≤10 s kleprespons · ≤80 mA bedrijfsstroom · 450 mA stroom bij vergrendelde rotor.
Ondersteunt elektrische afstandsbediening en handmatige noodbediening. Lekkage-alarmkabel activeert automatische klepsluiting en rode indicator bij watercontact. Ontworpen voor DN15–DN20 klepplatforms.
OEM-aanpassing: spanning, kabellengte en connector, besturingslogica, koppelniveau, branding en verpakking. Standaard MOQ vanaf 500 stuks; levertijd 15-25 werkdagen na goedkeuring monster.Stuur uw klepspecificaties voor een passende offerte.
Als u klepactuatoren aanschaft voor slimme watermeters, zuiveringssystemen of pijpleidingcontroles met een klein kaliber op volume, dan is de KY-KT-27 gebouwd voor één doel: kleppen betrouwbaar op commando sluiten en openen, cyclus na cyclus, zonder extra onderhoudslast voor uw product of project.
Kaiye produceert watermeteractuators sinds de vroege introductie van slimme meters, met een jaarlijkse actuatorcapaciteit van10 miljoen setsen meer dan 30 jaar ervaring in de productie van hardware en regelkleppen. De KY-KT-27 maakt deel uit van dat in volume bewezen platform, ontworpen voor OEM-integratie, batchconsistentie en voorspelbare doorlooptijden.
Dit is geen tijdelijke aanduiding voor de catalogus. Hieronder vindt u de daadwerkelijke werkparameters, montage- en bedradingslogica, aanschaflimieten en de technische vragen die uw technische team zal stellen voordat een monster wordt goedgekeurd.
De meeste klepstoringen bij slimme meters worden niet veroorzaakt door de elektronica. Ze worden veroorzaakt door een tekort aan koppel bij verouderde kleppen, defecte afdichtingen in vochtige meterkasten of bedradingsconfiguraties die niet passen bij het meterplatform. De KY-KT-27 pakt deze drie faalpunten rechtstreeks aan.
De actuator heeft een nominaal vermogen van ≥1,8 N·m via een 2400:1 metalen tandwielreductie en is geschikt voor DN15- en DN20-watermeterkleppen. Metalen tandwielen zijn machinaal bewerkt en niet gesinterd, waardoor het koppel tijdens lange cycli behouden blijft en het risico op gestripte tanden bij afslaan wordt verminderd.
Meterkasten zijn vochtig, staan soms onder water en worden blootgesteld aan condensatie. De IP66-behuizing beschermt de aandrijflijn en besturingselektronica, waardoor de actuator functioneel kan blijven in buitenputten, nutskasten en behuizingen van zuiveringsapparatuur.

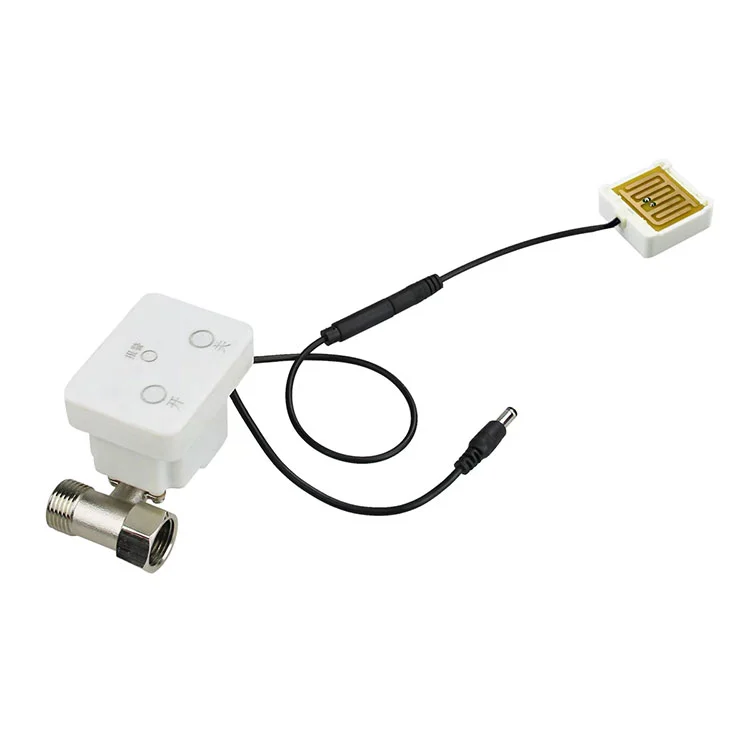

Wanneer de optionele waterlekkage-alarmkabel watercontact detecteert, drijft de actuator de klep automatisch dicht en activeert een rode indicator. Dit is een bekabeld veiligheidsantwoord dat onafhankelijk van de stroomopwaartse meterelektronica werkt, waardoor de afhankelijkheid van tussenkomst van de firmware wordt verminderd.
Installatieteams moeten de klep bedienen voordat de stroom wordt ingeschakeld, en onderhoudspersoneel heeft een manier nodig om de klep tijdens onderhoud te openen of te sluiten. De KY-KT-27 ondersteunt handmatige noodbediening naast elektrische afstandsbediening, zodat de klep nooit vastloopt.
De onderstaande tabel geeft de standaard KY-KT-27-configuratie weer. Als uw meterplatform op een andere spanning, koppelcurve of bedradingsconventie werkt, kunnen deze parameters tijdens de OEM-beoordeling worden aangepast.
| Parameter | Standaard waarde | Aankoopnota |
|---|---|---|
| Model | KY-KT-27 | Bevestig de modelcode op het monster en het gegevensblad |
| Nominale spanning | 24 V gelijkstroom | Werkbereik 23–25 V; bevestig compatibiliteit met meterstroomrail |
| Bedrijfsstroom | ≤80 mA | Budget voor piekstroom tijdens klepbeweging, niet alleen stand-by |
| Stroom met vergrendelde rotor | 450mA | Handig voor het dimensioneren van driver- en beveiligingscircuits |
| Uitgangskoppel | ≥1,8 N·m | Gemeten bij nominale spanning; bevestig tegen het koppel van de klepzitting |
| Reductieverhouding | 2400:1 | Afgestemd op DN15–DN20 klepplatform |
| Klepresponstijd | ≤10 s | Open-tot-dicht of dicht-tot-open bij nominale spanning |
| Waterdichte beoordeling | IP66 | Geschikt voor vochtige, spatgevoelige en buitenmeterbehuizingen |
| Bedrading | Voedingskabel + lekkage-alarmkabel | Kabellengte, connectortype en draadkleur kunnen worden aangepast |
Als uw toepassing op 3,6 V, 5 V of 12 V draait, of een ander koppelniveau vereist, kan het technische team van Kaiye de klepbelasting beoordelen en een aangepaste actuatorconfiguratie voorstellen in plaats van een standaard SKU in een incompatibel klepplatform te dwingen.
Voor OEM-kopers is de actuator slechts zo goed als hij past in het meterhuis, de klepsteel en de besturingskaart. De KY-KT-27 maakt gebruik van een compact, geïntegreerd ontwerp bedoeld voor slimme meterbehuizingen met beperkte ruimte, met een bedradingsschema dat de stroom scheidt van het lekdetectiecircuit.
Stroombedrading.De actuator wordt gevoed via een speciale kabel. Het aandrijfcircuit moet geschikt zijn voor een stroom bij vergrendelde rotor van 450 mA, zelfs als de normale bedrijfsstroom ≤80 mA is, omdat klepzittingen kortstondig een hogere stroom kunnen vereisen. Beveiliging tegen omgekeerde polariteit op het meterbord wordt aanbevolen als de actuator ter plaatse kan worden vervangen.
Lekkage alarmbedrading.De lekkabel is een aparte ingang. Wanneer de sensorkabel watercontact detecteert, sluit de actuator de klep en activeert de rode alarmindicator. Dit circuit moet worden behandeld als een veiligheidsingang, niet als een meetsignaal, en moet onafhankelijk blijven van de communicatiemodule, zodat een communicatiefout de door lekkage geactiveerde sluiting niet uitschakelt.
Montage-interface.De actuator is ontworpen rond de klepsteel en het montagepatroon dat wordt gebruikt op DN15–DN20 slimme meter-klephuizen. Voordat het volume wordt vrijgegeven, moeten kopers het vierkant van de steel, de afstand tussen de montagegaten en de richting van de actuator in de meterbehuizing bevestigen. Kaiye kan een monster aanleveren voor mechanische fitcheck voordat de productieorder wordt geplaatst.
Als u ook de meterbehuizing of de volledige klepconstructie aanschaft, kan de actuator samen met de klant worden beoordeeldwatermeter schaalen kleplichaam om interface-mismatch bij montage te verminderen.
De actuator is gepositioneerd voor klepbediening met kleine boring, waarbij elektrische bediening op afstand en een fail-safe sluiting belangrijker zijn dan bediening op hoge snelheid. Typische volumetoepassingen zijn onder meer:
Openen/sluiten op afstand voor factureringscontrole, beheer van betalingsachterstanden en reactie op lekkages in appartementsgebouwen en door nutsbedrijven beheerde residentiële accounts.
Automatische uitschakeling bij lekdetectie, tankniveaucontrole en filtercyclusklepbediening in point-of-use en commerciële zuiveringsapparatuur.
Batchinstallatie bij renovatie van oude gemeenschappen, waterbeheer op campussen en submetering op industrieparken, waarbij actuatoren worden aangeschaft in hoeveelheden van vier of vijf cijfers.
Levering van actuatoren aan fabrikanten van watermeters en winkels voor klepautomatisering die de actuator in hun eigen meter- of klepproduct integreren voordat ze naar het nutsbedrijf worden verzonden.
Omdat de actuator deel uitmaakt van Kaiye’s bredere platform voor watermetercomponenten, kunnen kopers die meerdere componenten aanschaffen de kwalificatie en logistiek consolideren. Als uw project ook draadloze communicatie op meterniveau vereist, is de actuator ontworpen om naast die van Kaiye te werkendraadloze watermeterplatform, waarbij klepbediening en gegevensoverdracht op afstand als één systeem worden behandeld in plaats van als twee afzonderlijk gekwalificeerde onderdelen.
Voor B2B-kopers moet ‘fabrikant’ procescontrole betekenen, en niet alleen maar een handelsbedrijf met een catalogus. Kaiye hanteert een ISO 9001-kwaliteitssysteem, voert een geautomatiseerde productie uit voor actuatorassemblages en produceert al meer dan twintig jaar watermeteractuators. De KY-KT-27 profiteert op drie concrete manieren van die productiebasis:
Consistentie van batches.Metalen tandwielen worden machinaal bewerkt tot gecontroleerde afmetingen. Geautomatiseerde assemblage vermindert de variatie van eenheid tot eenheid in de ingrijping van de tandwielen, het koppel en de responstijd; van cruciaal belang wanneer u duizenden actuatoren installeert in een nutsproject.
Inkomende inspectie en eindtest.De standaardproductie omvat functionele controles op stroomverbruik, responstijd en klepslag. Kopers kunnen het inspectieprotocol en het bemonsteringsplan opvragen voordat ze een volumebestelling plaatsen.
Traceerbaarheid.Modelcode, productiebatch en testrecords worden bewaard, zodat als zich een veldprobleem voordoet, de getroffen populatie kan worden geïsoleerd in plaats van elke actuator in het project als verdacht te behandelen. Voor meer informatie over de productiebasis en het kwaliteitssysteem van Kaiye, zie debedrijfsprofiel en productieoverzicht.
De KY-KT-27 is verkrijgbaar als standaardunit, maar standaard betekent niet vast. Voor OEM- en projectkopers worden de volgende items doorgaans aangepast na technische beoordeling:
Spanning en aandrijflogica.Als uw meterbord 3,6 V, 5 V of 12 V levert in plaats van 24 V, kan de actuatoraandrijving worden beoordeeld en afgestemd. De polariteit van het stuursignaal en de open/dicht-logica kunnen ook op uw bord worden afgestemd.
Kabel en connector.Kabellengte, draaddikte, kleurcode en connectortype kunnen worden gespecificeerd zodat ze passen bij uw meterbehuizing en montagearmatuur.
Koppel en overbrengingsverhouding.Voor kleppen met een hoger zitkoppel of een andere steelgeometrie kan een alternatieve overbrengingsverhouding of motorniveau geschikter zijn dan de standaard 2400:1-configuratie.
Merknaam en verpakking.Voor volumebestellingen zijn private label-markering, neutrale verpakkingen en projectspecifieke etikettering beschikbaar.
Typische MOQ voor standaardconfiguratie begint bij 500 stuks; op maat gemaakte spanning, kabel of branding vereisen mogelijk een hogere MOQ en een monstergoedkeuringsstap. De levertijd voor standaardeenheden bedraagt over het algemeen 15-25 werkdagen na bevestiging van de bestelling en het monster, afhankelijk van de bestelhoeveelheid en de beschikbaarheid van componenten. De definitieve MOQ en doorlooptijd worden bij de offerte bevestigd.
Wat is de minimale bestelhoeveelheid?
Standaardconfiguratie begint bij 500 stuks. Aangepaste spanning, kabel, connector of branding vereisen mogelijk een hogere MOQ en een monstergoedkeuringsstap.
Kan de actuator worden aangepast voor 3,6 V, 5 V of 12 V?
Ja. De standaardeenheid is 24 V DC, maar de drive kan na technische evaluatie worden beoordeeld en aangepast aan 3,6 V-, 5 V- of 12 V-systemen.
Wat is de doorlooptijd?
Standaardeenheden hebben doorgaans een levertijd van 15 tot 25 werkdagen na bevestiging van de bestelling en het monster, afhankelijk van de bestelhoeveelheid en de beschikbaarheid van componenten.
Sluit de klep automatisch bij waterlekkage?
Ja, wanneer de lekalarmkabel watercontact detecteert, drijft de actuator de klep dicht en activeert een rode alarmindicator.
