Actuator zonder draad van 3,6 V voor watermeters voor slimme watermeters DN15–DN25.
Draadloze 2,0 mm 5-pins plug-and-play-aansluiting, geen kabellassen. 3,6 V DC · 2,5–5 V bruikbaar · dubbele reductie: 2400:1 voor DN15–DN20, 3700:1 voor DN25 · ≥1,8–2,7 N·m koppel · ≤25 mA bedrijfsstroom · 450 mA stroom bij vergrendelde rotor · ≤10–16 s open/dicht · IP67.
Ontworpen voor geautomatiseerde metermontage en slimme meterplatforms op batterijen. Pinfuncties en -volgorde kunnen worden aangepast.
OEM-pindefinitie, connector en merkaanpassing. MOQ en doorlooptijd bevestigd bij offerte.Stuur uw meterplatformspecificaties voor een passende offerte.
Als u actuatoren aanschaft voor een productielijn voor slimme watermeters, zijn de goedkeuringsvragen voorspelbaar: vereist de verbinding kabellassen, zal het koppel op een verouderde klep worden vastgehouden en zal de pindefinitie zonder aanpassingen overeenkomen met uw meterbord? Deze no-wire-actuator is gebouwd rond deze drie beperkingen.
Kaiye produceert watermeteractuators sinds de vroege introductie van slimme meters, met een jaarlijkse actuatorcapaciteit van10 miljoen setsen meer dan 30 jaar ervaring in de productie van hardware en regelkleppen. Deze draadloze actuator maakt deel uit van dat in volume bewezen platform, ontworpen voor OEM-integratie, batchconsistentie en voorspelbare doorlooptijden.
Hieronder vindt u de verbindingsvergelijking, werkparameters, pindefinitie, aanschaflimieten en de technische vragen die uw technische team zal stellen voordat een monster wordt goedgekeurd.

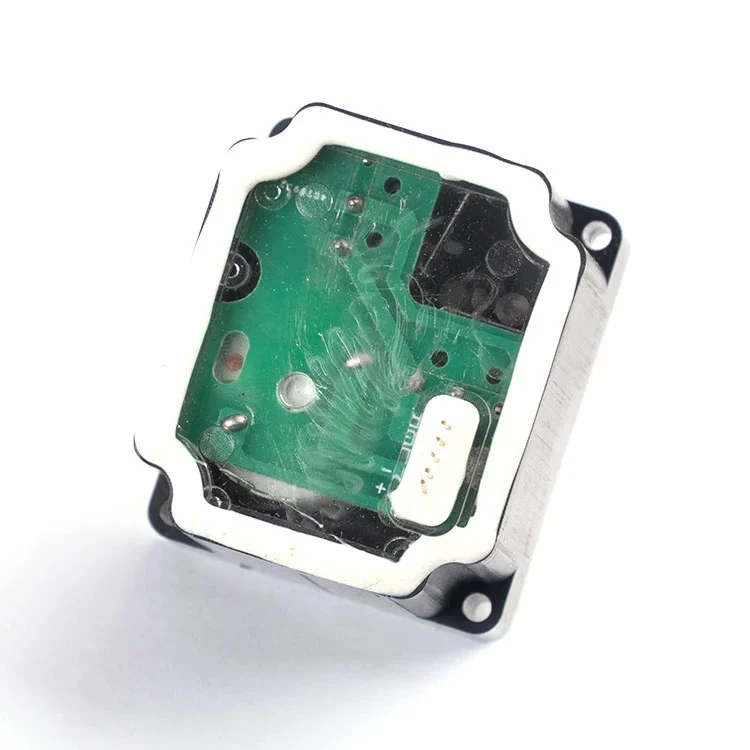

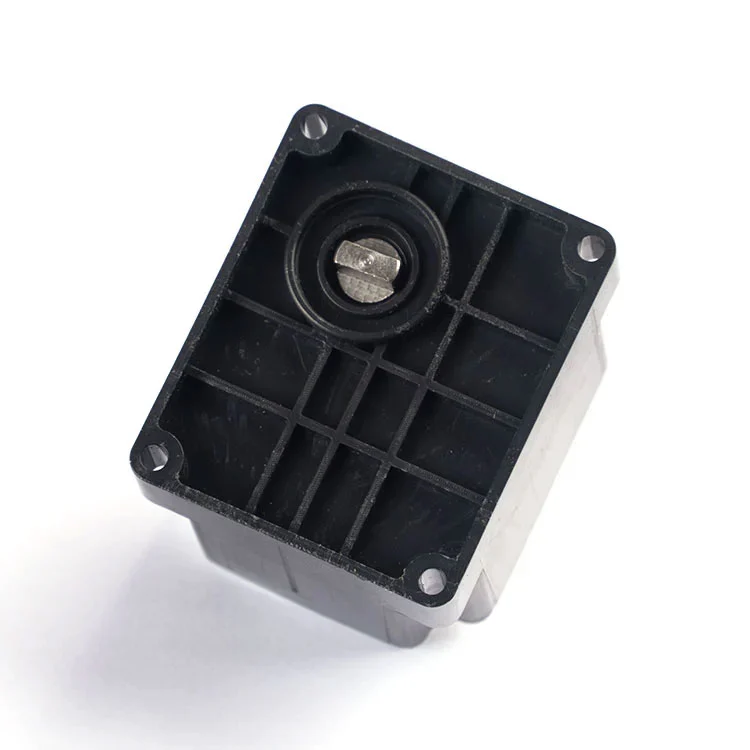

Lijn de 2,0 mm 5-pins stekker uit met de meterbordaansluiting en plaats de actuator op de klepsteel.
Controleer of de stekker goed op zijn plaats zit en het pincontact stabiel is. Er is geen kabellassen vereist.
Schakel de stroom in en controleer de open/dicht-reactie, het stroomverbruik en de klepbeweging voordat de batch wordt vrijgegeven.
De onderstaande tabel geeft de standaard configuratie van de actuator zonder bedrading weer. Als uw meterplatform op een andere spanning, koppelcurve of pindefinitie werkt, kunnen deze parameters tijdens de OEM-beoordeling worden aangepast.
| Parameter | Standaard waarde | Aankoopnota |
|---|---|---|
| Nominale spanning | 3,6 V gelijkstroom | Controleer de compatibiliteit met het batterijpakket van de meter |
| Bruikbaar spanningsbereik | 2,5–5 V gelijkstroom | Een hogere spanning binnen het bereik levert een groter koppel op, maar verkort de levensduur |
| Bedrijfsstroom | ≤25mA | Budget voor piekstroom tijdens klepbeweging, niet alleen stand-by |
| Stroom met vergrendelde rotor | Ongeveer. 450 mA (motor uit de 300-serie) | Handig voor het dimensioneren van driver- en beveiligingscircuits |
| Reductieverhouding | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Pas de reductieverhouding aan de klepgrootte aan; gebruik geen 2400:1 op DN25 |
| Uitgangskoppel | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Controleer het draaimoment van de klepzitting en de leidingmaat |
| Open/sluittijd | ≤10 s (2400:1) ≤16 s (3700:1) |
Open-tot-dicht of dicht-tot-open bij nominale spanning |
| Waterdichte beoordeling | IP67 | Stofdicht en beschermd tegen tijdelijke onderdompeling |
| Verbinding | 2,0 mm 5-pins plug-and-play, geen kabellassen | Pinfuncties en -volgorde kunnen worden aangepast |
Als uw meterbord een andere pindefinitie gebruikt of een andere connector verwacht, kan het technische team van Kaiye de interface beoordelen en een passende configuratie voorstellen in plaats van een standaardstekker op een incompatibel bord te forceren.
De actuator maakt gebruik van een standaard 2,0 mm 5-pins interface. Pinfuncties en -volgorde kunnen worden aangepast aan uw projectvereisten.
| Pinnummer (2,0 mm) | Definitie van pinfunctie |
|---|---|
| I | Klep open stuursignaal |
| II | Gemeenschappelijke terminal (COM) |
| III | Controlesignaal klep sluiten |
| IV | Gelijkstroomvermogen Positief (+) |
| V | Gelijkstroomvermogen negatief (-) |
Stroompinnen.Pin IV en V voeden de motoraandrijving. Het aandrijfcircuit moet geschikt zijn voor een stroom bij vergrendelde rotor van 450 mA, zelfs als de normale bedrijfsstroom ≤25 mA is, omdat klepzittingen kortstondig een hogere stroom kunnen vereisen. Beveiliging tegen omgekeerde polariteit op het meterbord wordt aanbevolen als de actuator ter plaatse kan worden vervangen.
Controlepinnen.Pin I, II en III dragen open/dicht-bediening en COM. Dit circuit moet worden behandeld als een stuuringang, niet als een voedingslijn, en moet onafhankelijk blijven van de communicatiemodule, zodat een communicatiefout de klepbediening niet uitschakelt.
Voordat het volume wordt vrijgegeven, moeten kopers de pinvolgorde, de plugrichting en de positie van de actuator in de meterbehuizing bevestigen. Kaiye kan een monster leveren voor mechanische en elektrische fitcheck voordat de productieorder wordt geplaatst.
De actuator is gepositioneerd voor slimme meterplatforms waar plug-and-play-montage, een laag stroomverbruik en een stabiele pinverbinding belangrijker zijn dan snelle bediening. Typische volumetoepassingen zijn onder meer:
Omdat de actuator deel uitmaakt van Kaiye’s bredere platform voor watermetercomponenten, kunnen kopers die meerdere componenten aanschaffen de kwalificatie en logistiek consolideren. Als uw project ook draadloze communicatie op meterniveau vereist, is de actuator ontworpen om naast die van Kaiye te werkendraadloze watermeterplatform. Je kunt ook het volledige bekijkenbereik watermeteractuatorvoor gerelateerde modellen.
Voor B2B-kopers moet ‘fabrikant’ procescontrole betekenen, en niet alleen maar een handelsbedrijf met een catalogus. Kaiye hanteert een ISO 9001-kwaliteitssysteem, voert een geautomatiseerde productie uit voor actuatorassemblages en produceert al meer dan twintig jaar watermeteractuators. Deze draadloze actuator profiteert op drie concrete manieren van die productiebasis:
Consistentie van batches.De no-wire pin-verbinding maakt handmatig kabellassen overbodig, wat een van de grootste bronnen van eenheid-tot-eenheid variatie is bij de montage van actuatoren. Geautomatiseerde montage en gecontroleerde pinafmetingen verminderen de variatie in contactweerstand en responstijd.
Inkomende inspectie en eindtest.De standaardproductie omvat functionele controles op stroomverbruik, responstijd en klepslag. Kopers kunnen het inspectieprotocol en het bemonsteringsplan opvragen voordat ze een volumebestelling plaatsen.
Traceerbaarheid.Modelcode, productiebatch en testrecords worden bewaard, zodat als zich een veldprobleem voordoet, de getroffen populatie kan worden geïsoleerd in plaats van elke actuator in het project als verdacht te behandelen. Voor meer informatie over de productiebasis en het kwaliteitssysteem van Kaiye, zie debedrijfsprofiel en productieoverzicht.
De no-wire actuator is verkrijgbaar als standaardunit, maar standaard betekent niet vast. Voor OEM- en projectkopers worden de volgende items doorgaans aangepast na technische beoordeling:
Pindefinitie en volgorde.Pinfuncties en pinvolgorde zijn af te stemmen op uw meterbord.
Connector en behuizing.Stekkertype, oriëntatie en actuatorbehuizing kunnen worden gespecificeerd zodat ze passen bij uw meterkast en montagearmatuur.
Reductieverhouding.Als uw klepmaat buiten DN15–DN25 valt, of als het zittingkoppel ongebruikelijk is, kan een alternatieve overbrengingsverhouding of motorniveau geschikter zijn dan de standaard 2400:1 of 3700:1 configuratie.
Merknaam en verpakking.Voor volumebestellingen zijn private label-markering, neutrale verpakkingen en projectspecifieke etikettering beschikbaar.
Typische MOQ en doorlooptijd worden bij offerte bevestigd. Standaardlevering is over het algemeen 15-30 dagen na bestelling en monsterbevestiging, afhankelijk van de bestelhoeveelheid en beschikbaarheid van componenten.
Wat betekent “geen draad” op deze actuator?
Het verwijst naar een pinverbinding zonder draad: de actuator wordt rechtstreeks op de meterbasis en de elektronische module aangesloten via een 2,0 mm 5-pins interface, zonder dat er kabellassen nodig is. Dit vereenvoudigt de montage en ondersteunt geautomatiseerde productielijnen.
Voor welke watermeterkalibers is de no-wire actuator geschikt?
Het is ontworpen voor slimme watermeters DN15–DN25. Gebruik een reductie van 2400:1 voor DN15- en DN20-meters, en een reductie van 3700:1 voor DN25-meters.
Wat is de pindefinitie?
De standaard 2,0 mm 5-pins definitie is: I klep open stuursignaal, II gemeenschappelijke aansluiting (COM), III klep dicht stuursignaal, IV DC vermogen positief (+), V DC vermogen negatief (-). Pinfuncties en -volgorde kunnen worden aangepast.
Kan de pindefinitie, kabel of branding worden aangepast?
Ja. Pinfuncties, pinvolgorde, connectortype en private-labelmarkering kunnen na technische beoordeling worden gespecificeerd voor volumebestellingen.
Wat is de levertijd voor reguliere bestellingen?
De levertijd bedraagt over het algemeen 15-30 dagen en kan korter of langer zijn, afhankelijk van de modelperiode en bestelhoeveelheid.
