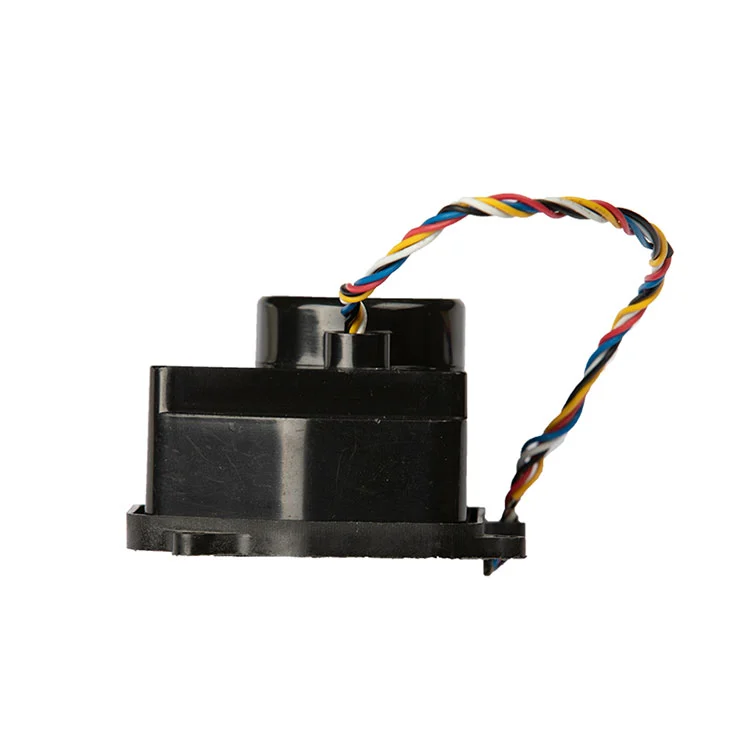

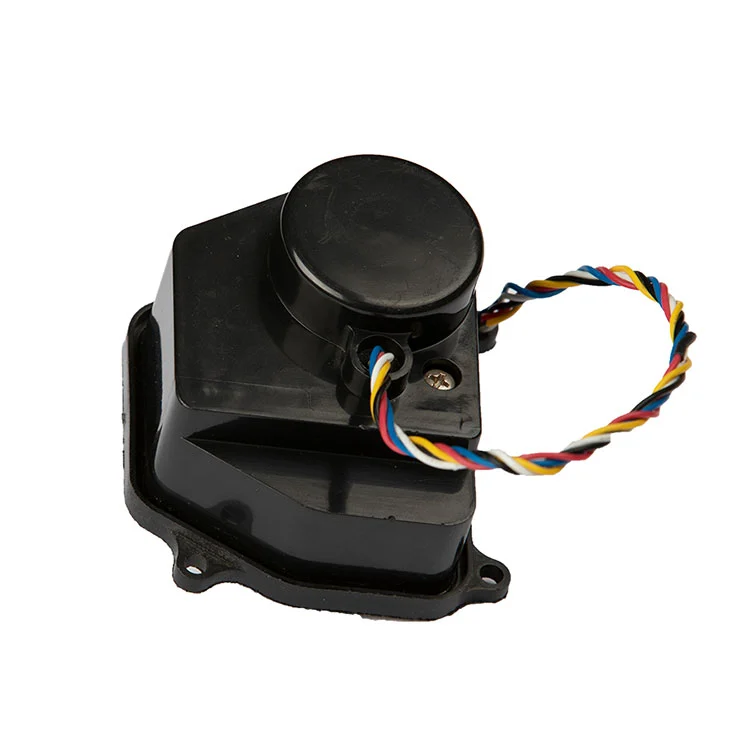

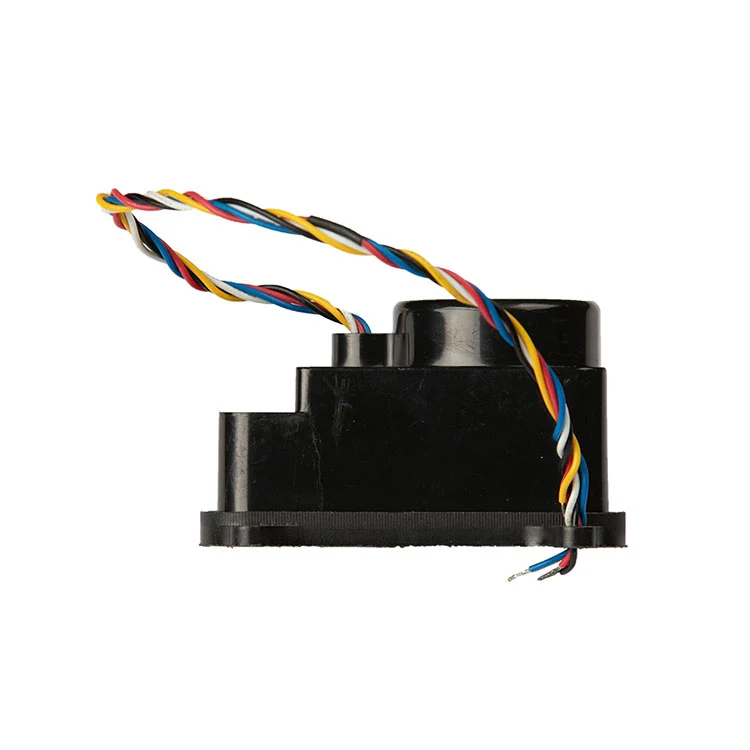

Als u op batterijen werkende klepactuators voor slimme watermeters aanschaft, zijn de belangrijkste vragen altijd hetzelfde: zal deze het koppel vasthouden op verouderde kleppen, hoe lang zal deze werken op het drogecelpakket van de meter, en zal de bedrading zonder nabewerking overeenkomen met uw meterbord? Deze 3,6V-actuator is rond deze drie beperkingen gebouwd.
Kaiye produceert watermeteractuators sinds de vroege introductie van slimme meters, met een jaarlijkse actuatorcapaciteit van10 miljoen setsen meer dan 30 jaar ervaring in de productie van hardware en regelkleppen. Deze drogecelactuator maakt deel uit van dat in volume bewezen platform, ontworpen voor OEM-integratie, batchconsistentie en voorspelbare doorlooptijden.
Hieronder vindt u de daadwerkelijke werkparameters, bedradingslogica, aanschaflimieten en de technische vragen die uw technische team zal stellen voordat een monster wordt goedgekeurd.
De meeste defecten aan meterkleppen op batterijen worden niet veroorzaakt door de motor. Ze worden veroorzaakt door een tekort aan koppel bij verouderde kleppen, door het stroomverbruik dat de accu sneller leegmaakt dan verwacht, of door bedrading die niet past bij het meterbord. Deze actuator pakt deze drie faalpunten direct aan.
De actuator heeft een nominaal vermogen van ≥1,8 N·m via een 1500:1 metalen tandwielreductie en is geschikt voor watermeterkleppen met een kleine boring. Metalen tandwielen zijn machinaal bewerkt en niet gesinterd, waardoor het koppel tijdens lange cycli behouden blijft en het risico op gestripte tanden bij afslaan wordt verminderd.
De bedrijfsstroom bedraagt ≤25 mA bij 3,6 V nominaal, met een stroom bij vergrendelde rotor van 550 mA. De lage bedrijfsstroom zorgt ervoor dat de actuator kan werken vanuit een standaard droge-celpakket zonder dat de batterij overmatig leegloopt, terwijl de vergrendelde rotor uw stuurcircuit vertelt wat u kunt verwachten tijdens het plaatsen van de klep.
Rood negatief, zwart positief, blauw open, wit COM, geel dicht. Het bedradingsschema scheidt de stroom van de open/dicht-besturingssignalen, zodat de actuator kan worden aangestuurd door de bestaande besturingslogica van het meterbord zonder een afzonderlijk relaisbord toe te voegen.
De actuator is bedoeld voor residentiële, ondergrondse en niet-geëlektrificeerde installatiescenario's waarbij het gebruik van 220V-netspanning of speciale stroomkabels onpraktisch is. Het ondersteunt stabiele klepbediening en signaalfeedback zonder stroominfrastructuur op locatie.
De onderstaande tabel geeft de standaardconfiguratie van de droge celactuator weer. Als uw meterplatform op een andere spanning, koppelcurve of bedradingsconventie werkt, kunnen deze parameters tijdens de OEM-beoordeling worden aangepast.
| Parameter | Standaard waarde | Aankoopnota |
|---|---|---|
| Nominale spanning | 3,6 V gelijkstroom | Bevestig de compatibiliteit met het droge-celpakket van de meter |
| Bruikbaar spanningsbereik | 2,5–5 V gelijkstroom | Een hogere spanning binnen het bereik levert een groter koppel op, maar verkort de levensduur |
| Bedrijfsstroom | ≤25mA | Budget voor piekstroom tijdens klepbeweging, niet alleen stand-by |
| Stroom met vergrendelde rotor | 550mA | Handig voor het dimensioneren van driver- en beveiligingscircuits |
| Uitgangskoppel | ≥1,8 N·m | Gemeten bij nominale spanning; bevestig tegen het koppel van de klepzitting |
| Reductieverhouding | 1500:1 | Afgestemd op het watermeterklepplatform met kleine boring |
| Klepresponstijd | ≤8 sec | Open-tot-dicht of dicht-tot-open bij nominale spanning |
| Bedrading | Rood negatief, zwart positief, blauw open, wit COM, geel dicht | Kabellengte, connector en draadkleur kunnen worden aangepast |
Als uw meterbord een andere stuursignaalpolariteit levert of een andere connector gebruikt, kan het technische team van Kaiye de bedrading beoordelen en een aangepaste configuratie voorstellen in plaats van een standaard kabelboom in een incompatibel meterplatform te forceren.
Voor OEM-kopers is de actuator slechts zo goed als hij past in het meterhuis, de klepsteel en de besturingskaart. Deze drogecelactuator maakt gebruik van een compact ontwerp dat bedoeld is voor slimme meterbehuizingen met beperkte ruimte, met een bedradingsschema dat de stroom scheidt van de open/dicht-besturingssignalen.
Stroombedrading.Rood is negatief, zwart is positief. Het aandrijfcircuit moet geschikt zijn voor een stroom bij vergrendelde rotor van 550 mA, zelfs als de normale bedrijfsstroom ≤25 mA is, omdat klepzittingen kortstondig een hogere stroom kunnen vereisen. Beveiliging tegen omgekeerde polariteit op het meterbord wordt aanbevolen als de actuator ter plaatse kan worden vervangen.
Besturingsbedrading.Blauw is open, wit is COM, geel is dichtbij. Dit circuit moet worden behandeld als een stuuringang, niet als een voedingslijn, en moet onafhankelijk blijven van de communicatiemodule, zodat een communicatiefout de klepbediening niet uitschakelt.

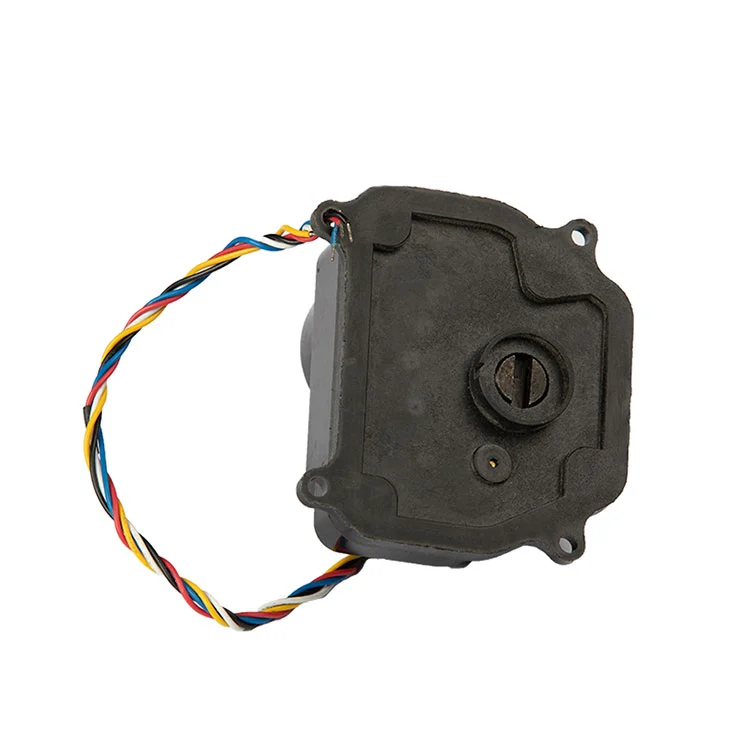

Montage-interface.De actuator is ontworpen rond de klepsteel en het montagepatroon dat wordt gebruikt op smart-meter-kleplichamen met een klein kaliber. Voordat het volume wordt vrijgegeven, moeten kopers het vierkant van de steel, de afstand tussen de montagegaten en de richting van de actuator in de meterbehuizing bevestigen. Kaiye kan een monster aanleveren voor mechanische fitcheck voordat de productieorder wordt geplaatst.
Als u ook de meterbehuizing of de volledige klepconstructie aanschaft, kan de actuator samen met de klant worden beoordeeldwatermeter schaalen kleplichaam om interface-mismatch bij montage te verminderen.
De actuator is gepositioneerd voor klepbediening met kleine boring, waarbij werking op batterijen en een laag stroomverbruik belangrijker zijn dan bediening op hoge snelheid. Typische volumetoepassingen zijn onder meer:
Openen/sluiten op afstand voor factureringscontrole, beheer van betalingsachterstanden en reactie op lekkages in appartementsgebouwen en door nutsbedrijven beheerde residentiële accounts.
Ondergrondse en buitenmeterinstallaties waarbij 220V-netspanning of speciale stroomkabels onpraktisch zijn en de actuator werkt vanuit het drogecelpakket van de meter.
Batchinstallatie bij renovatie van oude gemeenschappen, waterbeheer op campussen en submetering op industrieparken, waarbij actuatoren worden aangeschaft in hoeveelheden van vier of vijf cijfers.
Levering van actuatoren aan fabrikanten van watermeters en winkels voor klepautomatisering die de actuator in hun eigen meter- of klepproduct integreren voordat ze naar het nutsbedrijf worden verzonden.
Omdat de actuator deel uitmaakt van Kaiye’s bredere platform voor watermetercomponenten, kunnen kopers die meerdere componenten aanschaffen de kwalificatie en logistiek consolideren. Als uw project ook draadloze communicatie op meterniveau vereist, is de actuator ontworpen om naast die van Kaiye te werkendraadloze watermeterplatform.
Voor B2B-kopers moet ‘fabrikant’ procescontrole betekenen, en niet alleen maar een handelsbedrijf met een catalogus. Kaiye hanteert een ISO 9001-kwaliteitssysteem, voert een geautomatiseerde productie uit voor actuatorassemblages en produceert al meer dan twintig jaar watermeteractuators. Deze drogecelactuator profiteert op drie concrete manieren van die productiebasis:
Consistentie van batches.Metalen tandwielen worden machinaal bewerkt tot gecontroleerde afmetingen. Geautomatiseerde assemblage vermindert de variatie van eenheid tot eenheid in de ingrijping van de tandwielen, het koppel en de responstijd; van cruciaal belang wanneer u duizenden actuatoren installeert in een nutsproject.
Inkomende inspectie en eindtest.De standaardproductie omvat functionele controles op stroomverbruik, responstijd en klepslag. Kopers kunnen het inspectieprotocol en het bemonsteringsplan opvragen voordat ze een volumebestelling plaatsen.
Traceerbaarheid.Modelcode, productiebatch en testrecords worden bewaard, zodat als zich een veldprobleem voordoet, de getroffen populatie kan worden geïsoleerd in plaats van elke actuator in het project als verdacht te behandelen. Voor meer informatie over de productiebasis en het kwaliteitssysteem van Kaiye, zie debedrijfsprofiel en productieoverzicht.
De drogecelactuator is verkrijgbaar als standaardeenheid, maar standaard betekent niet vast. Voor OEM- en projectkopers worden de volgende items doorgaans aangepast na technische beoordeling:
Kabel en connector.Kabellengte, draaddikte, kleurcode en connectortype kunnen worden gespecificeerd zodat ze passen bij uw meterbehuizing en montagearmatuur.
Controlelogica.Open/dicht-signaalpolariteit en COM-configuratie kunnen worden afgestemd op uw meterbord.
Koppel en overbrengingsverhouding.Voor kleppen met een hoger zitkoppel of een andere steelgeometrie kan een alternatieve overbrengingsverhouding of motorniveau geschikter zijn dan de standaard 1500:1-configuratie.

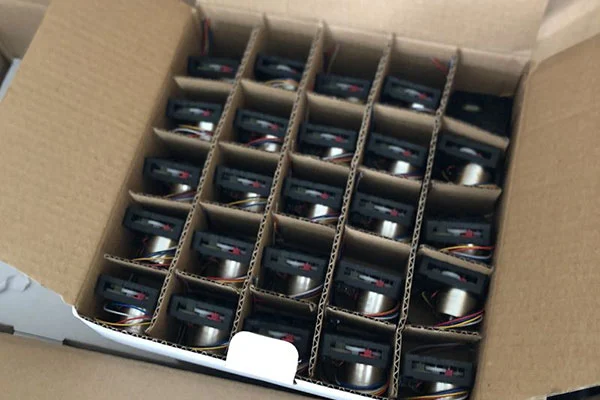

Merknaam en verpakking.Voor volumebestellingen zijn private label-markering, neutrale verpakkingen en projectspecifieke etikettering beschikbaar.
Typische MOQ voor standaardconfiguratie begint bij 500 stuks; op maat gemaakte kabels, connectoren of branding vereisen mogelijk een hogere MOQ en een monstergoedkeuringsstap. De doorlooptijd voor standaardeenheden bedraagt over het algemeen 15-25 werkdagen na bevestiging van de bestelling en het monster. De definitieve MOQ en doorlooptijd worden bij de offerte bevestigd.
Wat is de minimale bestelhoeveelheid?
Standaardconfiguratie begint bij 500 stuks. Op maat gemaakte kabels, connectoren of branding vereisen mogelijk een hogere MOQ en een goedkeuringsstap voor monsters.
Kan de actuator worden aangepast voor verschillende draadlengtes of connectoren?
Ja. Kabellengte, draaddikte, kleurcode en connectortype kunnen worden gespecificeerd zodat ze passen bij uw meterbehuizing en montagearmatuur.
Wat is de doorlooptijd?
Standaardeenheden hebben doorgaans een levertijd van 15 tot 25 werkdagen na bevestiging van de bestelling en het monster, afhankelijk van de bestelhoeveelheid en de beschikbaarheid van componenten.
Is de actuator compatibel met slimme meters op droge cellen van 3,6 V op batterijen?
Ja. De actuator is ontworpen voor drogecelbatterijsystemen van 3,6 V DC, met een bruikbaar spanningsbereik van 2,5–5 V. Bevestig de besturingslogica en klepbelasting van het meterbord tijdens de technische beoordeling.
