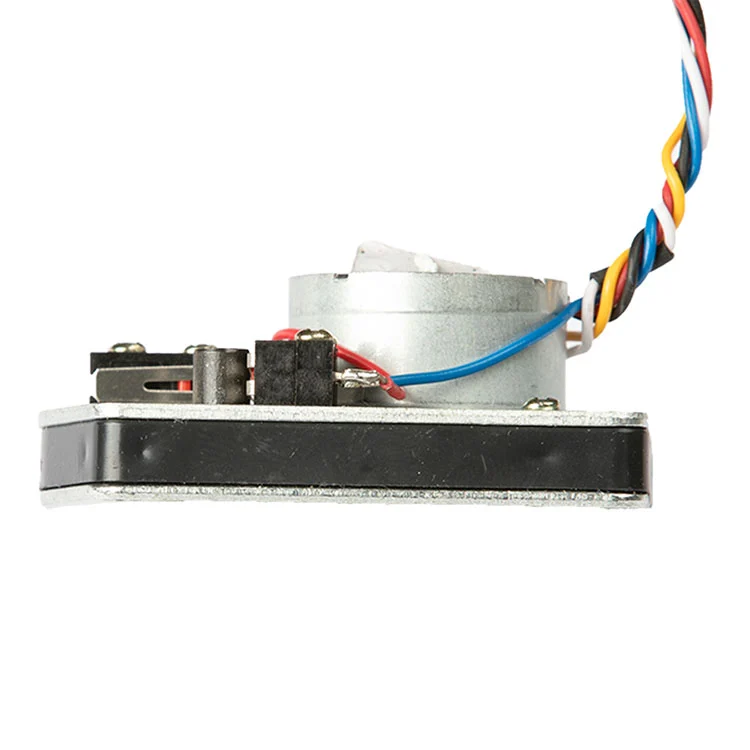

3,6V watermeter kogelkraancontrolleractuator voor slimme watermeters.
3,6 V DC · 2,5–5 V bruikbaar · 1000:1 reductie · >15 kg nominale stuwkracht · ≤25 mA bedrijfsstroom · 450 mA stroom bij vergrendelde rotor · ≤13 s open/dicht.
5-draads bediening: rood positief, zwart negatief, blauw open, wit COM, geel dicht. Ontworpen voor kogelkraanbediening in slimme watermeters voor woningen en nutsvoorzieningen.
OEM-kabel, connector en merkaanpassing. MOQ en doorlooptijd bevestigd bij offerte.Stuur uw klepspecificaties voor een passende offerte.
Als u kogelklepactuators voor slimme watermeters aanschaft, zijn de goedkeuringsvragen voorspelbaar: zal deze voldoende stuwkracht leveren op een verouderde kogelkraan, zal het stroomverbruik passen bij het energiebudget van de meter en zal de bedrading zonder aanpassingen overeenkomen met uw meterbord? Deze 3,6V-actuator is rond deze drie beperkingen gebouwd.
Kaiye produceert watermeteractuators sinds de vroege introductie van slimme meters, met een jaarlijkse actuatorcapaciteit van10 miljoen setsen meer dan 30 jaar ervaring in de productie van hardware en regelkleppen. Deze kogelklepactuator maakt deel uit van dat in volume bewezen platform, ontworpen voor OEM-integratie, batchconsistentie en voorspelbare doorlooptijden.
Hieronder vindt u de daadwerkelijke werkparameters, bedradingslogica, aanschaflimieten en de technische vragen die uw technische team zal stellen voordat een monster wordt goedgekeurd.
De meeste defecten aan de kogelkraan van de slimme meter worden niet veroorzaakt door de motor. Ze worden veroorzaakt door een tekort aan stuwkracht bij verouderde kleppen, door het stroomverbruik dat de accu sneller leegmaakt dan verwacht, of door bedrading die niet past bij het meterbord. Deze actuator pakt deze drie faalpunten direct aan.
De onderstaande tabel geeft de standaardconfiguratie van de kogelklepactuator weer. Als uw meterplatform op een andere spanning, stuwkrachtcurve of bedradingsconventie werkt, kunnen deze parameters tijdens de OEM-beoordeling worden aangepast.
| Parameter | Standaard waarde | Aankoopnota |
|---|---|---|
| Nominale spanning | 3,6 V gelijkstroom | Controleer de compatibiliteit met het batterijpakket van de meter |
| Bruikbaar spanningsbereik | 2,5–5 V gelijkstroom | Een hogere spanning binnen het bereik levert meer stuwkracht op, maar verkort de levensduur |
| Bedrijfsstroom | ≤25mA | Budget voor piekstroom tijdens klepbeweging, niet alleen stand-by |
| Stroom met vergrendelde rotor | 450mA | Handig voor het dimensioneren van driver- en beveiligingscircuits |
| Nominale stuwkracht | >15 kg | Controleer het draaimoment van de kogelkraan en de leidingmaat |
| Reductieverhouding | 1000:1 | Afgestemd op het kogelkraanplatform met kleine boring |
| Open/sluittijd | ≤13 s | Open-tot-dicht of dicht-tot-open bij nominale spanning |
| Onbelast 6 mm slagtijd | Ongeveer 60 sec | Gemeten onder nominale bedrijfsspanning |
| Bedrading | Rood positief, zwart negatief, blauw open, wit COM, geel dicht | Kabellengte, connector en draadkleur kunnen worden aangepast |
| Waterdichte beoordeling | Niet gespecificeerd in standaardconfiguratie | Bevestig het vereiste IP-niveau met engineering voor installaties buiten of onder water |
Als uw meterbord een andere stuursignaalpolariteit levert of een andere connector gebruikt, kan het technische team van Kaiye de bedrading beoordelen en een aangepaste configuratie voorstellen in plaats van een standaard kabelboom in een incompatibel meterplatform te forceren.

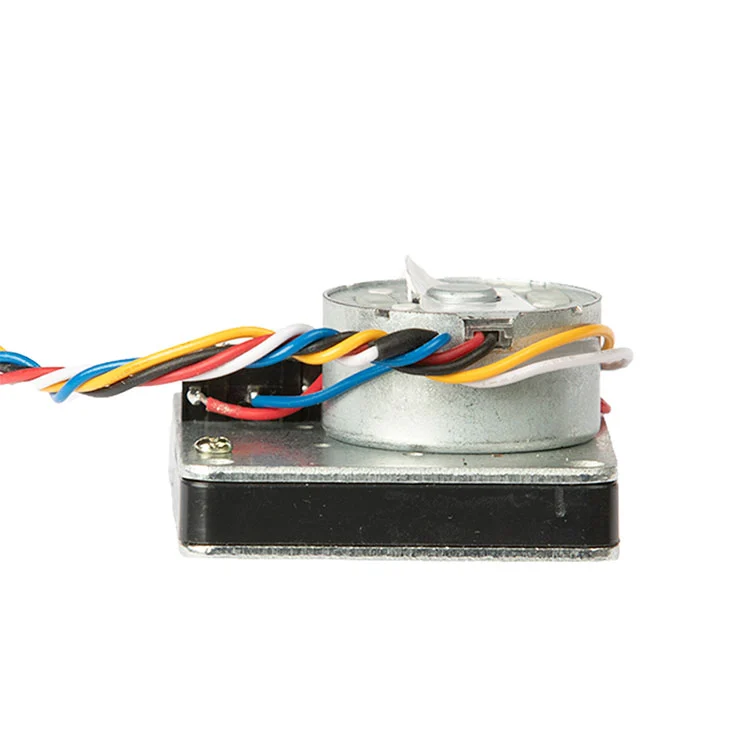

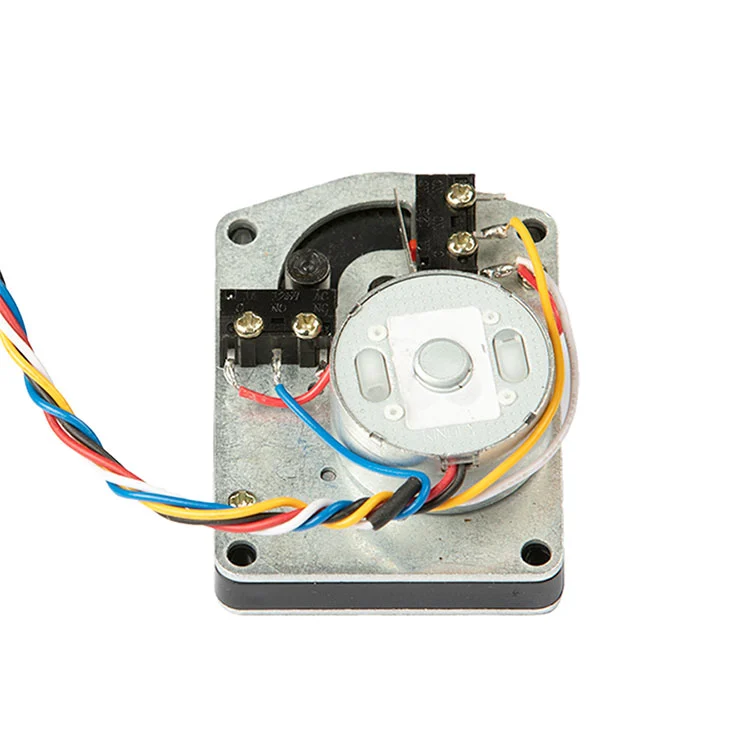

Voor OEM-kopers is de actuator slechts zo goed als hij past bij het meterhuis, de kogelkraan en de besturingskaart. Deze actuator maakt gebruik van een compact ontwerp dat bedoeld is voor slimme meterbehuizingen met beperkte ruimte, met een bedradingsschema dat de stroom scheidt van de open/dicht-besturingssignalen.
Stroombedrading.Rood is positief, zwart is negatief. Het aandrijfcircuit moet geschikt zijn voor een stroom bij vergrendelde rotor van 450 mA, zelfs als de normale bedrijfsstroom ≤25 mA is, omdat klepzittingen kortstondig een hogere stroom kunnen vereisen. Beveiliging tegen omgekeerde polariteit op het meterbord wordt aanbevolen als de actuator ter plaatse kan worden vervangen.
Besturingsbedrading.Blauw is open, wit is COM, geel is dichtbij. Dit circuit moet worden behandeld als een stuuringang, niet als een voedingslijn, en moet onafhankelijk blijven van de communicatiemodule, zodat een communicatiefout de klepbediening niet uitschakelt.

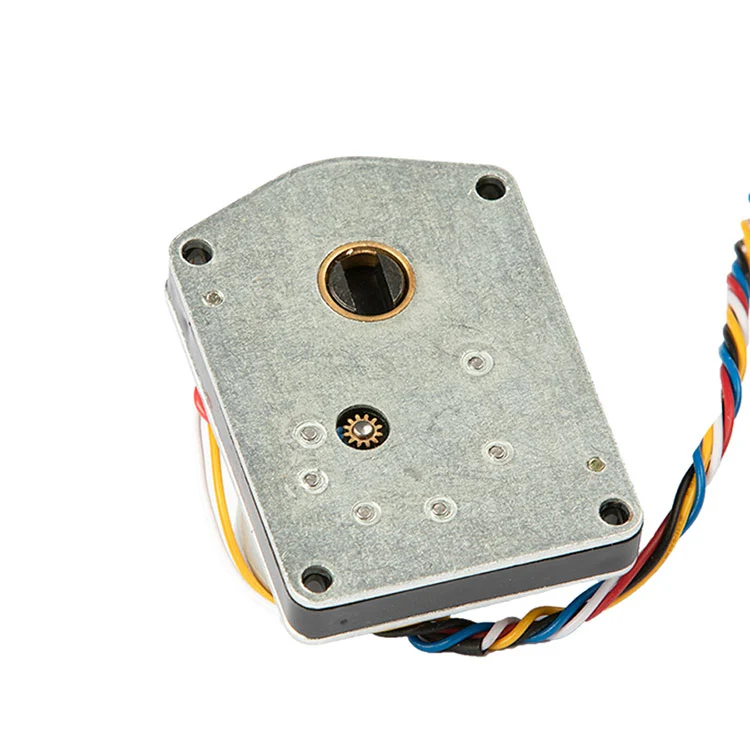

Montage-interface.De actuator is ontworpen rond de kogelklepsteel en het montagepatroon dat wordt gebruikt op slimme meter-kleplichamen met kleine boring. Voordat het volume wordt vrijgegeven, moeten kopers het vierkant van de steel, de afstand tussen de montagegaten en de richting van de actuator in de meterbehuizing bevestigen. Kaiye kan een monster aanleveren voor mechanische fitcheck voordat de productieorder wordt geplaatst.
Als u ook de meterbehuizing of de volledige klepconstructie aanschaft, kan de actuator samen met de klant worden beoordeeldwatermeter schaalen kleplichaam om interface-mismatch bij montage te verminderen.
De actuator is gepositioneerd voor kogelkraanbediening met een kleine boring, waarbij werking op batterijen en een laag stroomverbruik belangrijker zijn dan bediening op hoge snelheid. Typische volumetoepassingen zijn onder meer:
Omdat de actuator deel uitmaakt van Kaiye’s bredere platform voor watermetercomponenten, kunnen kopers die meerdere componenten aanschaffen de kwalificatie en logistiek consolideren. Als uw project ook draadloze communicatie op meterniveau vereist, is de actuator ontworpen om naast die van Kaiye te werkendraadloze watermeterplatform. Je kunt ook het volledige bekijkenbereik watermeteractuatorvoor gerelateerde modellen.
Voor B2B-kopers moet ‘fabrikant’ procescontrole betekenen, en niet alleen maar een handelsbedrijf met een catalogus. Kaiye hanteert een ISO 9001-kwaliteitssysteem, voert een geautomatiseerde productie uit voor actuatorassemblages en produceert al meer dan twintig jaar watermeteractuators. Deze kogelklepactuator profiteert op drie concrete manieren van die productiebasis:
Consistentie van batches.Tandwielen worden machinaal bewerkt tot gecontroleerde afmetingen. Geautomatiseerde assemblage vermindert de variatie van eenheid tot eenheid in de ingrijping van de tandwielen, de stuwkracht en de responstijd; van cruciaal belang wanneer u duizenden actuatoren installeert in een nutsproject.
Inkomende inspectie en eindtest.De standaardproductie omvat functionele controles op stroomverbruik, responstijd en klepslag. Kopers kunnen het inspectieprotocol en het bemonsteringsplan opvragen voordat ze een volumebestelling plaatsen.
Traceerbaarheid.Modelcode, productiebatch en testrecords worden bewaard, zodat als zich een veldprobleem voordoet, de getroffen populatie kan worden geïsoleerd in plaats van elke actuator in het project als verdacht te behandelen. Voor meer informatie over de productiebasis en het kwaliteitssysteem van Kaiye, zie debedrijfsprofiel en productieoverzicht.
De kogelkraanactuator is leverbaar als standaardunit, maar standaard betekent niet vast. Voor OEM- en projectkopers worden de volgende items doorgaans aangepast na technische beoordeling:
Kabel en connector.Kabellengte, draaddikte, kleurcode en connectortype kunnen worden gespecificeerd zodat ze passen bij uw meterbehuizing en montagearmatuur.
Controlelogica.Open/dicht-signaalpolariteit en COM-configuratie kunnen worden afgestemd op uw meterbord.
Stuwkracht en overbrengingsverhouding.Voor kleppen met een hogere stuwkracht of een andere steelgeometrie kan een alternatieve overbrengingsverhouding of motorniveau geschikter zijn dan de standaard 1000:1-configuratie.
Merknaam en verpakking.Voor volumebestellingen zijn private label-markering, neutrale verpakkingen en projectspecifieke etikettering beschikbaar.
Typische MOQ en doorlooptijd worden bij offerte bevestigd. Standaardlevering is over het algemeen 15-30 dagen na bestelling en monsterbevestiging, afhankelijk van de bestelhoeveelheid en beschikbaarheid van componenten.
Bent u een fabrikant?
Ja. Kaiye beschikt over een eigen fabriek met ruim 30 jaar productie-ervaring.
Kunt u dit product verpakken met onze vereisten?
Ja. Aangepaste verpakkingen en etikettering zijn welkom voor volumebestellingen.
Wat is de levertijd voor reguliere bestellingen?
De levertijd bedraagt over het algemeen 15-30 dagen en kan korter of langer zijn, afhankelijk van de modelperiode en bestelhoeveelheid.
Wat is de definitie van bedrading?
Rood is positief, zwart is negatief, blauw is open, wit is COM en geel is dichtbij.
Wat is de waterdichtheid?
De standaardconfiguratie specificeert geen IP-classificatie. Bevestig het vereiste IP-niveau met engineering voor installaties buiten of onder water.
Is het compatibel met slimme watermeters met droge cellen van 3,6 V?
Ja. De actuator is ontworpen voor 3,6V DC-systemen met een werkspanningsbereik van 2,5–5V. Bevestig de besturingslogica van het meterbord en de klepbelasting tijdens de technische beoordeling.
